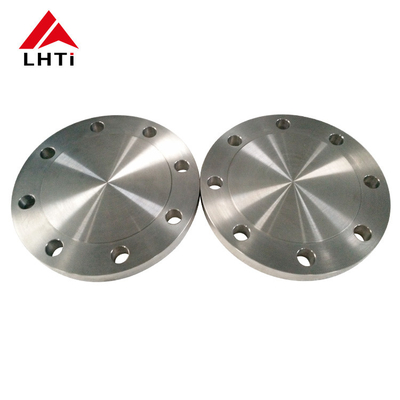

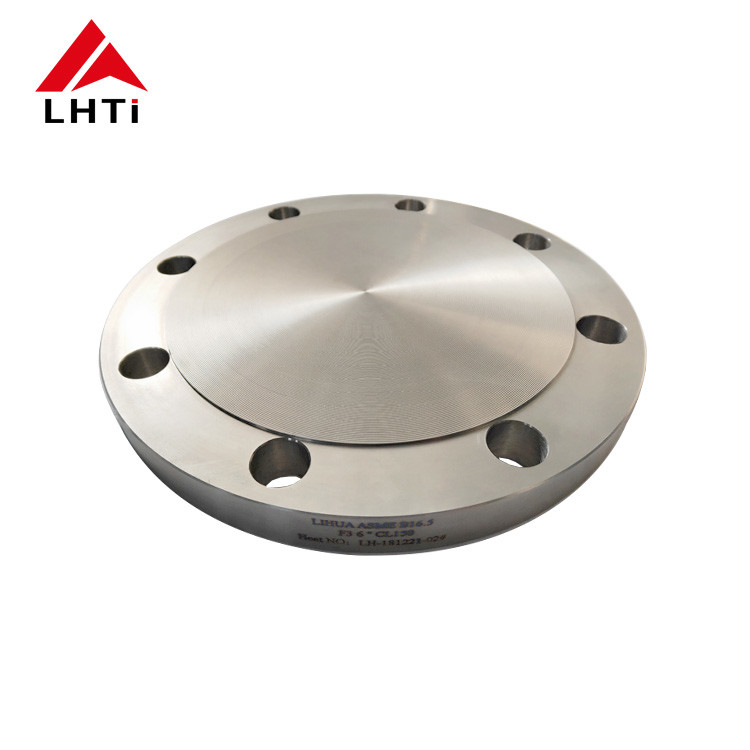

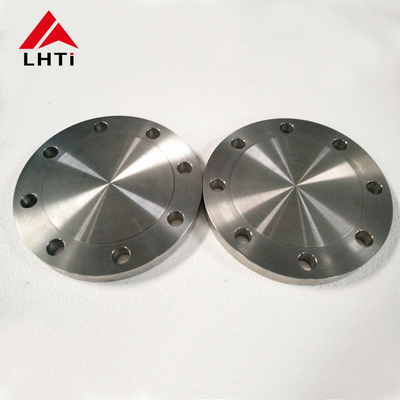

Flangia cieca in titanio di classe 150 e PN160

Una flangia cieca è la parte che trasforma un'estremità di tubo in un recipiente chiuso, quindi è l'unica flangia nell'accoppiamento che sopporta la piena pressione attraverso un disco solido senza foro per alleviarla. Ecco perché lo spessore e la classe contano più della finitura, e perché una pagina che nomina due sistemi di pressione non correlati in un unico titolo deve essere letta prima di essere quotata.

Il titolo di questa pagina mette a fianco Classe 150 e PN160. Non sono due nomi per una valutazione. La Classe 150 in ASME B16.5 si avvicina al PN20, mentre il PN160 nel sistema EN si avvicina alla Classe 900. Un singolo corpo cieco non può essere entrambi, e un acquirente che ordina in base al titolo senza sceglierne uno riceverà quello che il laminatoio deciderà di produrre.

Il divario non è una differenza di arrotondamento. Una flangia cieca di Classe 150 è un disco relativamente sottile con un basso carico di bulloni, mentre una flangia cieca PN160 è un pesante pezzo forgiato con un mozzo profondo e un cerchio di bulloni molto più grande. I due non sono intercambiabili su una faccia di flangia, e la guarnizione che si adatta a uno non si posizionerà sull'altro, perché l'altezza della faccia rialzata e il cerchio dei bulloni differiscono.

La tabella sopra è una guida per leggere i due sistemi insieme, non una tabella di conversione. Pressione uguale a temperatura ambiente non rende due flange intercambiabili, perché il modello dei bulloni, le dimensioni della faccia e la guarnizione sono impostati dallo standard, non dalla valutazione in bar. Quando una linea è progettata secondo un DIN PN, ordinare la cieca secondo quel PN e le sue dimensioni di faccia EN.

La descrizione in questa pagina si apre definendo il prodotto come una flangia SO in titanio, quindi spiega che è un tipo di flangia cieca utilizzata per sigillare un sistema di tubazioni. Questi sono due articoli diversi. Una flangia a innesto ha un foro, scorre sul tubo ed è saldata su entrambi i lati; una flangia cieca non ha alcun foro ed è imbullonata sull'estremità.

L'errore non è innocuo, perché i due sopportano carichi diversi. Una flangia a innesto si basa su due saldature d'angolo ed è la più debole delle forme di flangia comuni in fatica; una cieca si basa sullo spessore del disco e sul precarico dei bulloni. Un acquirente che inoltra questa descrizione a un'officina meccanica potrebbe ricevere una flangia forata che non può chiudere nulla.

Il disco di una cieca vede la piena pressione sull'intero foro, e il suo spessore cresce con il quadrato del diametro non supportato e con la radice quadrata della pressione. Deve anche sopportare il carico di posizionamento della guarnizione, che viene applicato dai bulloni attorno al bordo e piega il disco sul bordo. Ecco perché una cieca è normalmente la singola flangia più pesante sulla linea.

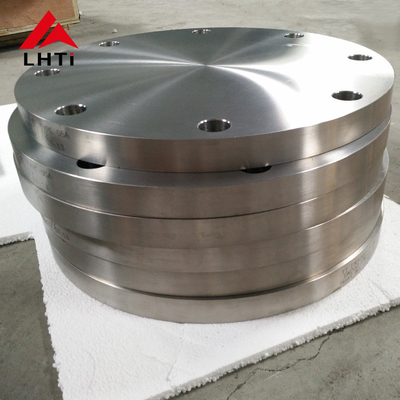

Sul titanio questo si manifesta nella manipolazione tanto quanto nella resistenza. Una cieca CP Gr2 di grande diametro è spessa, leggera e rigida abbastanza da essere scomoda da sollevare a mano, e i fori dei bulloni sono la parte che viene più spesso danneggiata durante il trasporto, perché una faccia di flangia in titanio si ammaccano più facilmente di una in acciaio e un foro sbavato cambia il precarico dei bulloni.

Il campo di connessione in questa pagina indica saldatura. Una flangia cieca non viene saldata a nulla; viene imbullonata a una flangia di accoppiamento con una guarnizione tra le facce. Ciò che viene saldato è la flangia di accoppiamento, o l'estremità del tubo che la supporta. L'unica cieca saldata è un tappo saldato, che è un prodotto diverso senza alcun giunto imbullonato.

Questa distinzione è importante per il certificato, perché un giunto imbullonato non ha procedure di saldatura né qualifiche di saldatore alle spalle, mentre un'estremità saldata sì. Se il requisito è una chiusura che verrà tagliata e risaldata durante una fermata, l'articolo è un tappo o una paletta, non una flangia cieca.

Il campo processo offre fusione, forgiatura e lavorazione come se fossero intercambiabili. Non lo sono, quando si cita ASME B16.5: tale standard richiede un prodotto forgiato o in lamiera, quindi una fusione non può essere certificata secondo esso. Le fusioni di titanio appartengono a ASTM B367 e le forgiature di titanio a ASTM B381, e il certificato dovrebbe indicare quello applicabile.

Il campo certificato elenca ISO, CE e API insieme. Queste sono approvazioni di sistema e di prodotto detenute dall'impianto, non prove su un particolare lotto di materiale. Per una parte in pressione, richiedere il rapporto di prova del materiale secondo EN 10204 3.1, con il numero di lotto, la chimica e i risultati meccanici sullo stesso foglio della marcatura della flangia.

La dimensione è scritta come personalizzata, quindi l'ordine deve riportare il numero. Per una cieca B16.5, l'intervallo è NPS 1/2 a NPS 24; dimensioni maggiori passano a B16.47 serie A o B, e queste hanno i propri cerchi di bulloni e tabelle di spessore. Indicare NPS o DN, la classe o PN, la faccia, il tipo di guarnizione e il grado, e considerare qualsiasi dimensione senza questi cinque elementi come non quotata.

Il grado non è indicato affatto nella pagina. Gr2 è il predefinito per una cieca perché si forgia bene e ha sufficiente duttilità per posizionare una guarnizione senza crepe ai fori dei bulloni; Gr7 è la scelta dove il lato a valle vede cloruri; Gr5 viene utilizzato quando il disco è sottile e la pressione è alta. Gr1 è troppo morbido per un giunto imbullonato di grande diametro, perché il carico dei bulloni deformerà la faccia.
