Il PN10 è la classificazione più piccola che appare ancora sulla maggior parte delle richieste di flange in titanio, ed è anche la classificazione più spesso citata con lo standard sbagliato dietro di essa.Questa pagina copre un collo di saldatura forgiato e una flange di piastra in PN10, spiega ciò che PN10 fissa e ciò che lascia al disegno, e separa le parti del disciplinare che possono essere verificate dalle parti che sono testo modello.

Cosa risolve il PN10 e cosa lascia aperto

PN10 è una designazione di pressione nominale: dieci bar alla condizione di riferimento della norma, non una pressione di prova e non un numero di classe.il numero di bulloni e lo spessore per ogni DN nella norma che lo possiede. Non fissa la pianificazione del tubo, il foro, la finitura del volto o il materiale. due flange possono essere entrambi chiamati PN10 e ancora non riuscire a bullone insieme,perché PN10 da un sistema e 10K o classe 150 da un altro sono perforazioni diverse.

La regola pratica è che una flangia PN10 deve essere ordinata in base a un solo standard per nome.Per il titanio questo errore è costoso., perché il pezzo è lavorato su ordinazione e non può essere riforato senza perdere la faccia.

Flancella di piastra o collo di saldatura a PN10

A PN10 il carico di pressione è modesto, quindi la scelta tra una flangia a piattaforma e un collo di saldatura non è realmente una questione di resistenza.di larghezza superiore a 50 mmUn collo di saldatura aggiunge un mozzo affusolato che allontana la saldatura dalla faccia della flange e diffonde il momento di piegatura del tubo nel mozzo.Su una linea d'acqua a bassa pressione la flangia della piastra è più economica e perfettamente adeguata■ su una linea con vibrazioni, cicli termici o una pompa nelle vicinanze, il mozzo è quello che mantiene la faccia piatta.

Il titanio cambia l'economia di tale scelta. La piastra è disponibile in spessori limitati, e una spessa flangia PN10 su una grande DN potrebbe dover essere tagliata da un anello forgiato,che rimuove il vantaggio di costoAl di sopra di circa 300 DN, il collo di saldatura è spesso la via più economica perché la forgiazione a anello è più vicina alla forma finita di una piastra bianca.

Quando la dimensione è personalizzata

Questa pagina offre dimensioni personalizzate accanto alle dimensioni standard, ed è qui che si trova la maggior parte del rischio.e un disegno che dà diametro e spessore ma non il cerchio bullone non è ordinabileLa tabella che segue elenca le caratteristiche che devono figurare sul disegno prima che una flange in titanio possa essere quotata senza presupposti.

Un secondo punto sulla personalizzazione: il certificato di materiale deve corrispondere alla revisione del disegno.il grado e il numero di calore sul rapporto appartengono ancora alla vecchia revisioneTenete la lettera di revisione sull'ordine di acquisto, non solo sul file di disegno.

Leggere il blocco di specifiche in questa pagina

Diverse affermazioni nel blocco di cui sopra non possono essere tutte vere e la risoluzione è importante prima di effettuare un ordine.5, che non esiste: B16.5 è uno standard dimensionale ASME, mentre il documento di forgiatura del titanio è ASTM B381 e il documento di fusione è ASTM B367.5La stessa riga elenca le linee DIN 2627 e 2628, che sono le flange di collo di saldatura PN16 e PN25 a PN40, quindi nessuna delle due può descrivere la flange PN10 indicata nel titolo;il collo di saldatura PN10 di quella serie è DIN 2631.

La fila di pressione va da 150# a 2500# e da PN6 a PN64, che è una gamma di modelli che copre l'intera officina piuttosto che questa parte.le due notazioni differiscono di più di un fattore dieci in termini di capacitàLe cifre più elevate, come quelle di 32 MPa, non appaiono in nessun luogo dei dati di origine di questa pagina e non devono quindi essere presunte dal titolo.mentre le tabelle di composizione chimica e di resistenza alla trazione riportate di seguito coprono il Gr1, Gr2, Gr5, Gr7 e Gr12 soltanto; una flange di Gr9 avrebbe bisogno di una propria tabella e di un proprio rapporto.

La riga di dimensioni indica NPS 1/2 a NPS 24 e poi DN 10 a DN 2000, ma NPS 24 è DN 600, quindi le due gamme descrivono prodotti diversi.E la superficie è descritta come lucida: la superficie di un sedile di guarnizione è specificata in base alla rugosità, in genere da 125 a 250 Ra per una faccia sollevata,e una faccia lucida è troppo liscia per la maggior parte delle guarnizioni a foglia perché la guarnizione può essere estrusa sotto carico di bullone.

Nota di ordinazione

Scrivere lo standard con il rating, il DN con il programma del tubo, il tipo di faccia con la sua rugosità, il cerchio di bullone con il numero di fori e diametro, il grado con il livello di rapporto,e la revisione del disegno se la dimensione è personalizzata. richiedere UT e una relazione EN 10204 3.1 sull'ordine di acquisto piuttosto che basarsi sulla riga di ispezione,e chiedere il numero di calore per essere timbrato o etichettato in modo che la flange può essere rintracciata fino alla forgiatura.

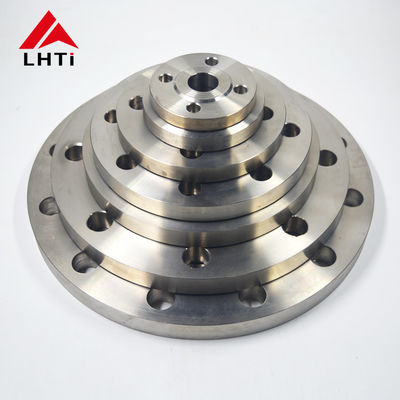

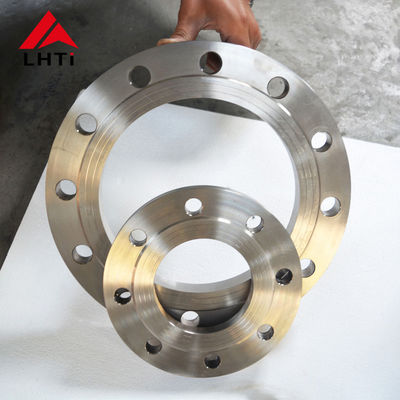

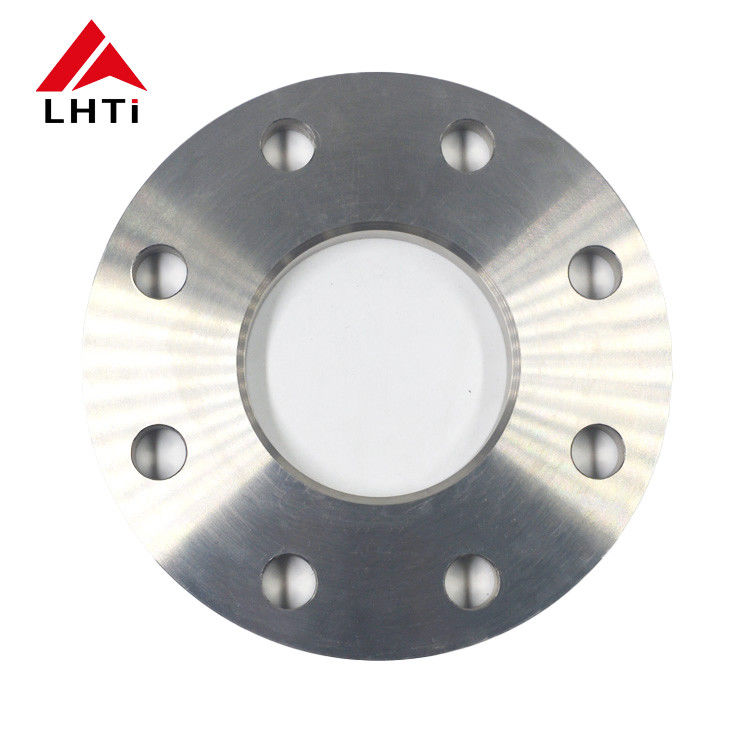

Immagini del prodotto
