Dettagli del prodotto
Luogo di origine: BaoJi Shaanxi Cina
Marca: LHTI
Certificazione: ISO9001
Numero di modello: LH-32
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 pezzi
Prezzo: US dollar $180/pc-US dollar $300/pc
Imballaggi particolari: Cassa standard del compensato dell'esportazione
Tempi di consegna: 5-7 giorni
Termini di pagamento: L/C, D/P, T/T, Western Union, ecc paypal
Capacità di alimentazione: 500 pezzi alla settimana
Materiale: |
titanio, nichel |
Tipo: |
COSÌ |
Norma: |
ANSI B16.5 |
Grado: |
GR2 |
Superficie: |
Rf |
Applicazione: |
industriale di oil.chemcial |
Parola chiave: |
Flangia di titanio di WN |
Materiale: |
titanio, nichel |
Tipo: |
COSÌ |
Norma: |
ANSI B16.5 |
Grado: |
GR2 |
Superficie: |
Rf |
Applicazione: |
industriale di oil.chemcial |
Parola chiave: |
Flangia di titanio di WN |

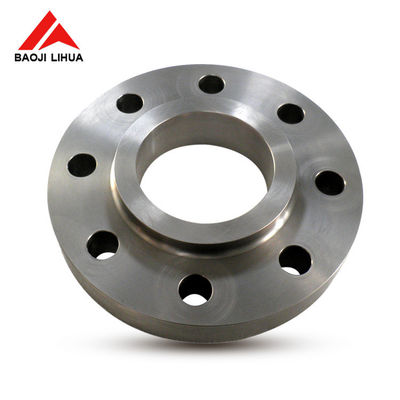

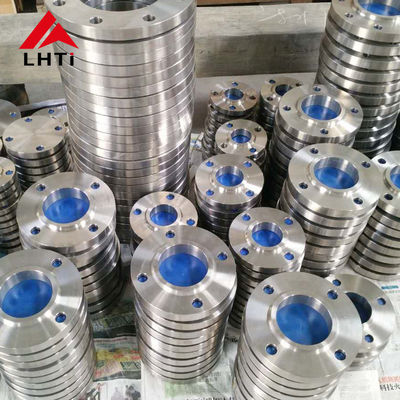

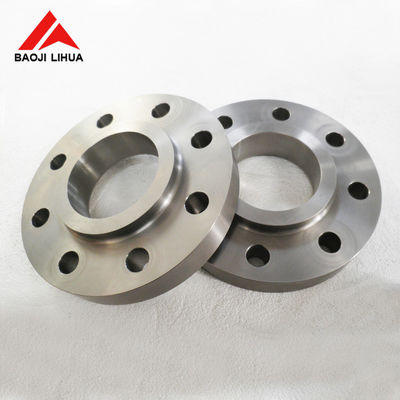

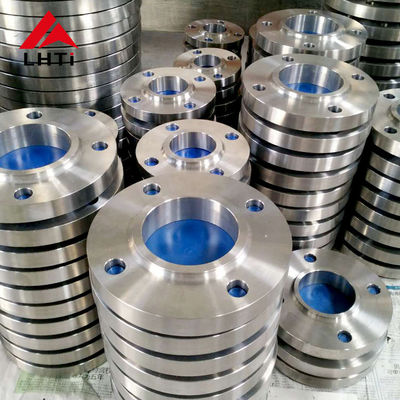

Flangia di titanio di saldatura del collo dell'ANSI B16.5 Gr2 WN rf
Disegno di titanio della flangia di WN
| prodotti | Il titanio 16,5 del Ti gr2 di ASME B COSÌ flangia flangia del &oil dell'industria del gas & dell'olio |
| Grado materiale | Gr2, (Gr7, GR12) |
| Certificazione | ISO9001: 2008, EN10204.3.1 |
| Norma | ANSI B16.5, ASME B16.5, ASME B16.47, |
| dimensione | 1/2 " ~ 24" |
| Classe di pressione | 150LB, 300LB, 600 LIBBRE, 900LB, 1500LB, 2500LB |
| Tecnica | Forgiato ed il CNC ha lavorato |
| tipo | WN |
| Superficie della flangia | FF, rf, TG, RJ, MFM ecc |
| Flangia del mocassino del titanio della classe 150 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Nom. Tubo Dimensione |
Flangia Diametro. |
Flangia Spesso |
Diametro del hub. Alla base | Alzato Diametro del fronte. |
No. di Fori |
Diametro. Di Bulloni |
Diametro. Della circonferenza del bullone | Foro Diametro. |
Lunghezza Tramite il hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1,09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4,07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8,72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14,14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16,16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18,18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20,20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24,25 | 3-1/4 |
L'altro tipo flangia di titanio
Tutti i tipi di flange di titanio per flangia di titanio di titanio cieca di titanio di titanio di specificazione di ASME B16.5, pricipalmente del flangia del mocassino, del flangia, della saldatura del collo del flangia e del giunto. Il materiale è pricipalmente C.P. Titanium.
Altri prodotti relativi
---Bulloni di titanio DIN933 della sfortuna GR2 e dado esagonale di titanio DIN934
---Gomito di titanio di titanio puro dell'accessorio per tubi, riduttore concentrico ecc
---Tubo senza cuciture/di saldatura di titanio per l'industriale chimico
Pacchetto & consegna
Tutta l'indagine si sente libero prego il contatto noi.
