Dettagli del prodotto
Luogo di origine: Baoji, Cina
Marca: LIHUA
Certificazione: ISO9001, TUV etc.
Numero di modello: LH-WN
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 pezzi
Prezzo: US dollar $25/pc--US dollar $85/pc
Imballaggi particolari: Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione
Tempi di consegna: 3-15 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5000 pc al mese
Nome di prodotto: |
Flangia di titanio di WN |
Norma: |
ASME B16.5 |
Materiale: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Applicazione: |
Industria chimica |
Superficie di tenuta: |
Rf, FF, TG, RJ ecc. |
Dimensione: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
Lucidato |
Tecnica: |
Forgiato ed il CNC ha lavorato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |
Nome di prodotto: |
Flangia di titanio di WN |
Norma: |
ASME B16.5 |
Materiale: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Applicazione: |
Industria chimica |
Superficie di tenuta: |
Rf, FF, TG, RJ ecc. |
Dimensione: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
Lucidato |
Tecnica: |
Forgiato ed il CNC ha lavorato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |

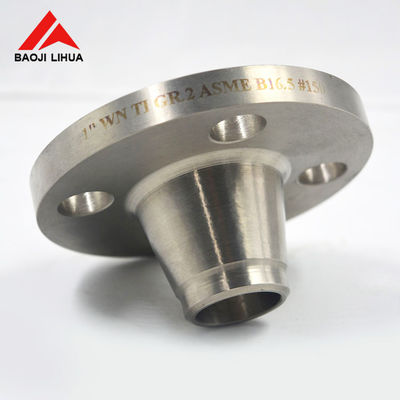

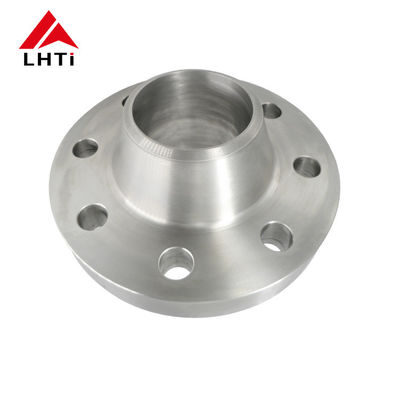

Flangia di titanio di saldatura ad alta pressione della flangia WN del collo per industria chimica
1. La nostra società
Come produttore principale dei prodotti di titanio per oltre 16 anni, abbiamo esportato la flangia di titanio verso molti paesi, compreso l'Italia, la Russia, Turchia ed il Cile ecc. La qualità dei nostri prodotti ampiamente è riconosciuta. Così dovreste avere fiducia nella nostra società.
2. Informazioni di prodotto della flangia di titanio del collo della saldatura
Materiale: Gr1, Gr2, Gr5, Gr7, Gr12
Norma: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Dimensione: 1/2 " ~ 30" N.B.:, NPS 1/2 - NPS 24 (DN 10 - 2000).
Pressione Clase: PN0.25~32Mpa/(BACCANO) PN6, PN10, PN16, PN25 sebbene PN250/150LB, 250LB, 300LB, 400 libbre, 500LB, 600 libbre, 900LB, 1500LB, 2500LB.
Superficie di tenuta: Rf, FF, TG, RJ ecc.
Tecnica: Froged ed il CNC hanno lavorato
Vantaggi:
3. specificazione della flangia di titanio del collo della saldatura
Specificazione per la flangia di titanio del collo della saldatura della classe 150
Flangia del collo della saldatura del titanio della classe 150 | ||||||||||
Nom. Tubo Dimensione |
Diametro della flangia. | Flangi densamente | Diametro del hub. Alla base | Diametro sollevato del fronte. | Diametro del hub al punto della saldatura | No. di Fori |
Diametro. di Bulloni |
Diametro. Di Circonferenza del bullone |
Foro Diametro. |
Lunghezza Tramite il hub |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Specificazione per la flangia di titanio del collo della saldatura della classe 300
Flangia del collo della saldatura del titanio della classe 300 | ||||||||||
Nom. Tubo Dimensione |
Diametro della flangia. | Flangi densamente. | Diametro del hub. Alla base | Diametro sollevato del fronte. | Diametro del hub. Al punto della saldatura | No. di Fori |
Diametro. Di Bulloni |
Diametro. Di Circonferenza del bullone |
Foro Diametro. |
Lunghezza Tramite il hub |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0,62 | 2-1/16 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1,05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1,32 | 4 | 3-1/2 | 5/8 | 1,05 | 2-7/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1,66 | 4 | 3-7/8 | 5/8 | 1,38 | 2-9/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1,90 | 4 | 4-1/2 | 3/4 | 1,61 | 2-11/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2,38 | 8 | 5 | 5/8 | 2,07 | 2-3/4 |
2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2,88 | 8 | 5-7/8 | 3/4 | 2,47 | 3 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3,50 | 8 | 6-5/8 | 3/4 | 3,07 | 3-1/8 |
4. Immagini dettagliate della flangia di titanio del collo della saldatura
(1) materia prima della flangia di titanio del collo della saldatura
(2) prova della flangia di titanio del collo della saldatura
5. Prodotti relativi della flangia di titanio del collo della saldatura
6. Tutte le prove della flangia di titanio del collo della saldatura
Prova visiva (VT)
Prova ultrasonica (UT)
Prova radiografica (RT)
Prova di particella magnetica (la TA)
La prova penetrante/tintura penetra (pinta)
Prove di Eddy Current (ET)
Emissione acustica (EA)
7. requisiti di tensione della flangia di titanio del collo della saldatura
Grado | Resistenza alla trazione (min) | Carico di snervamento (min) | Allungamento (%) | ||
ksi | M. Pa | ksi | M. Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
12 | 70 | 438 | 50 | 345 | 18 |
